शंक्वाकार ट्विन स्क्रू बैरल: विशिष्टताओं, अनुप्रयोगों और चयन के लिए संपूर्ण मार्गदर्शिका

सेनन्हैया तकनीकी टीम— स्क्रू और बैरल इंजीनियरिंग, झोउशान · फ़ैक्टरी सटीकता के लिए समीक्षा की गई · ~10 मिनट पढ़ा गया

यदि आप पीवीसी या लकड़ी-प्लास्टिक लाइन चलाते हैं, तोशंक्वाकार जुड़वां पेंच बैरलयह उन हिस्सों में से एक है जो सीधे तौर पर आपके आउटपुट, पिघली हुई गुणवत्ता और परिचालन लागत को तय करता है। गलत आकार, सामग्री या निकासी चुनें और आप इसके लिए टूट-फूट, स्क्रैप और डाउनटाइम के रूप में भुगतान करते हैं। यह मार्गदर्शिका बताती है कि एक शंक्वाकार स्क्रू बैरल कैसे काम करता है, जब आप इसे खरीदते हैं तो इसकी विशिष्टताएँ क्या मायने रखती हैं, यह एक से कैसे भिन्न हैसमानांतर जुड़वां पेंच बैरल, और इसे कैसे चुनें, स्थापित करें और बनाए रखें - एक कारखाने के परिप्रेक्ष्य से लिखा गया है जो हर दिन इन भागों को मशीन करता है।

शंक्वाकार ट्विन स्क्रू बैरल कैसे काम करता है

में एकशंक्वाकार जुड़वां पेंच बाहर निकालना, दो स्क्रू एक मामूली कोण पर अगल-बगल बैठते हैं, फ़ीड सिरे पर चौड़े और डाई सिरे पर संकीर्ण होते हैं। बैरल में मिलान के लिए टेपर बोर होते हैं। जैसे-जैसे कच्चा माल बड़े-व्यास फ़ीड ज़ोन से छोटे-व्यास वाले मीटरिंग ज़ोन की ओर बढ़ता है, सिकुड़ती मात्रा इसे संपीड़ित और प्लास्टिक बनाती है जबकि इंटरमेशिंग उड़ानें संप्रेषित और मिश्रित होती हैं। क्योंकि दोनों स्क्रू काउंटर-रोटेट होते हैं और पूरी तरह से एक-दूसरे से जुड़े होते हैं, शंक्वाकार ट्विन स्क्रू और बैरल लगभग एक सकारात्मक-विस्थापन पंप की तरह काम करते हैं - कम, कोमल कतरनी पर स्थिर आउटपुट, जो पीवीसी जैसे गर्मी-संवेदनशील पॉलिमर की रक्षा करता है।

यह प्रक्रिया तीन चरणों में विभाजित है:

1. खिलाना और पहुंचाना- बड़ा फ़ीड-एंड व्यास बड़ी मात्रा में सेवन देता है, इसलिए पाउडर मिश्रण और कम-थोक-घनत्व सामग्री (जैसे पीवीसी ड्राई-ब्लेंड) को बिना ब्रिजिंग के विश्वसनीय रूप से खींचा जाता है।
2. संपीड़न और प्लास्टिकीकरण- टेपर लंबाई के साथ चैनल की मात्रा को कम करता है, सामग्री को संकुचित करता है, हवा को बाहर निकालता है और संयुक्त गर्मी और यांत्रिक कार्य के माध्यम से इसे पिघलाता है।
3. पैमाइश एवं निर्वहन- संकीर्ण मीटरिंग क्षेत्र एक स्थिर दबाव बनाता है और नियंत्रित दर पर डाई के माध्यम से एक समान, सजातीय पिघल को धकेलता है।

बैरल स्क्रू रखने से कहीं अधिक कार्य करता है। इसमें हीटर और कूलिंग ज़ोन होते हैं जो प्रत्येक चरण को सही तापमान पर रखते हैं। नानहैया बैरल एक मल्टी-ज़ोन हीटिंग और कूलिंग डिज़ाइन का उपयोग करते हैं - आमतौर पर फ़ीड, संपीड़न और समरूपीकरण ज़ोन - पिघल से नमी और वाष्पशील पदार्थों को खींचने के लिए वैकल्पिक वैक्यूम वेंटिंग के साथ, जो भरे हुए और हीड्रोस्कोपिक यौगिकों के लिए मायने रखता है।

खरीदने से पहले जाँचने योग्य मुख्य विशिष्टताएँ

दो शंक्वाकार बैरल एक जैसे दिख सकते हैं और बहुत अलग तरीके से प्रदर्शन कर सकते हैं। ये वे विशिष्टताएं हैं जो फिट, आउटपुट और पहनने का जीवन तय करती हैं - वे संख्याएं जिनकी आपको किसी भी उद्धरण पर पुष्टि करनी चाहिए।

शंक्वाकार बनाम समानांतर जुड़वां पेंच बैरल

खरीदार सबसे आम प्रश्न पूछते हैं कि क्या उन्हें शंक्वाकार की आवश्यकता है या नहींसमानांतर जुड़वां पेंच बैरल. दोनों ट्विन-स्क्रू हैं, दोनों इंटरमेश हैं - लेकिन ज्यामिति अलग-अलग नौकरियों के लिए उपयुक्त है। संक्षेप में: पाइप, प्रोफाइल और बोर्ड के प्रत्यक्ष पीवीसी/डब्ल्यूपीसी एक्सट्रूज़न पर शंक्वाकार एक्सेल; कंपाउंडिंग, मास्टरबैच और बहुत उच्च-फिलर फॉर्मूलेशन के लिए समानांतर मजबूत है।

अंगूठे का एक उपयोगी नियम: यदि आपका अंतिम उत्पाद हैहैएक्सट्रूडेट (डाई से सीधा एक पाइप या बोर्ड), एक शंक्वाकार ट्विन स्क्रू बैरल आमतौर पर सही उपकरण होता है। यदि आप छर्रे बना रहे हैं या एक मांग वाले एडिटिव पैकेज को फैला रहे हैं, तो एक समानांतर ट्विन स्क्रू बैरल देखें - विशेष रूप से बहुत उच्च कार्बोनेट लोडिंग के लिए काउंटर-रोटेटिंग प्रकार। निश्चित नहीं कि आपकी पंक्ति में कौन सा उपयुक्त है? हमाराएकल पेंच, शंक्वाकार और समानांतर श्रेणियां सभी पर दिखाई गई हैंउत्पाद पृष्ठ.

सामान्य अनुप्रयोग

क्योंकि यह मजबूत फीडिंग, उच्च संपीड़न और कोमल कतरनी को जोड़ती है, शंक्वाकार ट्विन स्क्रू और बैरल कठोर-पीवीसी और लकड़ी-प्लास्टिक एक्सट्रूज़न का वर्कहॉर्स है। यह इसके लिए सर्वोत्तम प्रदर्शन करता है:

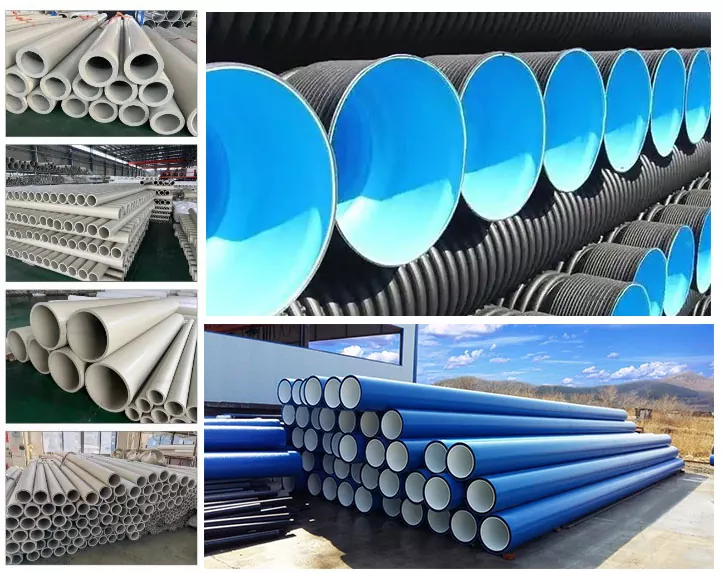

• पीवीसी पाइप- ड्राई-ब्लेंड पीवीसी से जल-आपूर्ति, जल निकासी और नाली पाइप।
• पीवीसी प्रोफ़ाइल- खिड़की और दरवाजे की प्रोफाइल, किनारे की बैंडिंग और ट्रिम।
• पीवीसी बोर्ड और शीट- फोम बोर्ड, मार्बल-लुक शीट और फ्री-फोम बोर्ड (हमारा देखें)।पीवीसी बोर्ड शंक्वाकार जुड़वां पेंच बैरल).
• डब्ल्यूपीसी (लकड़ी-प्लास्टिक मिश्रित)- लकड़ी-फाइबर से भरे यौगिकों से डेकिंग, दीवार पैनल और प्रोफाइल।
• पीई-आधारित और राल-टाइल उत्पाद- नालीदार राल छत टाइल और पीई-भरे प्रोफाइल सहित।
• पीवीसी पेलेटाइजिंग- डाउनस्ट्रीम उपयोग के लिए पीवीसी ड्राई-ब्लेंड को कणिकाओं में बदलना।

सही शंक्वाकार ट्विन स्क्रू बैरल कैसे चुनें

चयन तीन प्रश्नों पर निर्भर करता है: आप कौन सी सामग्री चला रहे हैं, आपको किस आउटपुट की आवश्यकता है, और आपका फॉर्मूलेशन कितना अपघर्षक है? प्रारंभिक बिंदु के रूप में नीचे दिए गए मैट्रिक्स का उपयोग करें, फिर अपनी मशीन के सटीक आकार की पुष्टि करें।

उत्तर जो भी हो, सबसे महत्वपूर्ण कदम बैरल को आपकी मौजूदा मशीन से मिलाना है। शंक्वाकार हिस्से प्रभावी रूप से उस एक्सट्रूडर के अनुरूप होते हैं जिसमें वे चलते हैं, इसलिए एक ड्राइंग - या मुख्य आयामों (फ़ीड/डाई व्यास, केंद्र की दूरी, समग्र लंबाई और निकला हुआ किनारा विवरण) के साथ एक नमूना - हमें "काफी करीब" भाग के बजाय एक सटीक-फिट प्रतिस्थापन उद्धृत करने देता है। यदि आपको घटक के बजाय पूरी लाइन की आवश्यकता है, तो हम निर्माण भी करते हैंपूर्ण एक्सट्रूडर मशीनें.

स्थापना और वायरिंग की मूल बातें

एक सटीक बैरल केवल तभी काम करता है जब वह चौकोर, साफ और सही ढंग से गर्म किया गया हो। नीचे दिए गए चरण एक सामान्य अवलोकन हैं - हमेशा अपने मशीन बिल्डर के मैनुअल और लॉक-आउट प्रक्रियाओं का पालन करें।

1. बिजली बंद करें और तालाबंदी करें।पुराने बैरल को हटाने से पहले ड्राइव और सभी हीटरों को अलग कर लें। आरंभ करने से पहले शून्य ऊर्जा की पुष्टि करें।
2. संभोग चेहरों को साफ करें.फ्लैंज से पुराने सीलेंट, कार्बन और गड़गड़ाहट को हटा दें और सतहों का पता लगाएं ताकि नया बैरल विरूपण के बिना बैठ जाए।
3. माउंट करें और संरेखित करें.शंक्वाकार बैरल को गियरबॉक्स/फीड हाउसिंग में फिट करें, सघनता की जांच करें और बिजली लगाने से पहले स्क्रू हाथ से स्वतंत्र रूप से घूमें।
4. हीटर ज़ोन को तार दें।बैंड हीटर और कूलिंग को प्रति ज़ोन (फ़ीड → कम्प्रेशन → मीटरिंग) से दोबारा कनेक्ट करें, और प्रत्येक थर्मोकपल को सही कंट्रोलर चैनल से जोड़ें ताकि कोई भी ज़ोन क्रॉस-वायर्ड न हो।
5. सोख प्रोफ़ाइल सेट करें.बैरल को धीरे-धीरे तापमान पर लाएँ और इसे भीगने दें ताकि स्क्रू चालू करने से पहले स्टील और पिघलकर बराबर हो जाएँ - ठंड शुरू करने से टॉर्क के ख़राब होने का ख़तरा रहता है।

समस्या निवारण और पहनना

अधिकांश शंक्वाकार बैरल समस्याएं स्वयं को अस्थिर आउटपुट, अति ताप या ख़राब उत्पाद के रूप में घोषित करती हैं। लक्षण से संभावित कारण तक तेजी से आगे बढ़ने और ठीक करने के लिए इस तालिका का उपयोग करें।

घिसाव सामान्य है - लक्ष्य इसे धीमा और पूर्वानुमानित बनाना है। अपघर्षक भराव (CaCO₃, लकड़ी के फाइबर, कांच) बोर पर हमला करते हैं और सबसे तेजी से उड़ान भरते हैं, यही कारण है कि एक गहरी, सख्त आंतरिक परत अपने लिए भुगतान करती है। 62 एचआरसी टंगस्टन-युक्त सतह मानक 58 एचआरसी फिनिश की तुलना में उन यौगिकों के खिलाफ अधिक समय तक टिकती है, जिससे पुनर्निर्माण के बीच का अंतराल बढ़ जाता है।

रखरखाव चेकलिस्ट

संक्षिप्त, नियमित जांच महंगी विफलताओं को रोकती है। इन्हें अपनी दिनचर्या में शामिल करें:
